網絡布線系統的基本要素

　　網絡布線系統將綜合布線分為幾個基本要素，工作區包含面板和基于以太網的設備之間的所有組件，這包括面板和以太網設備之間的接插電纜，每個工作區由同一樓層的電信柜或配線柜提供服務。

　　此部分由工作區和電信柜之間的電纜組成，這包括工作區的面板、連接到面板的電纜或配線柜中的接線板，水平布線可使用UTP或STP電纜和連接硬件，建議使用連接系統在墻板和接線板處終止水平電纜。

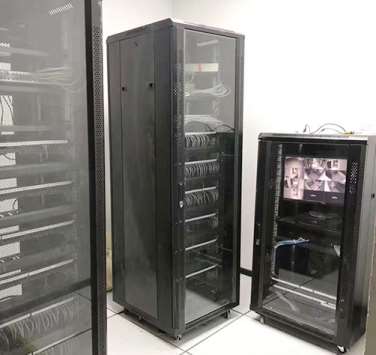

　　所有建筑物應包括至少一個電信或布線柜，其中包含將水平電纜從每個工作區域連接到接線板和集線器所需的硬件，接線板是任何結構化電纜系統的關鍵元件，移動和更改是通過移動接線板上的模塊化跳線來執行的，網絡上的其他設備不受配線架上單個連接更改的影響。

　　主干布線是一種結構化布線元件，它提供多個布線柜之間的互連，然而，在由8、12或16端口交換機/路由器服務的小型系統中，除非POS LAN成為現有現場網絡的一部分或需要因特網接入，否則不需要骨干電纜。
